立式储罐
特点及性能
耐化学腐蚀，使用寿命长：玻璃钢具有特殊的耐腐性能，可以耐多种酸、碱、盐和有机溶剂。
设计灵活性大，罐壁结构性能优异：纤维缠绕玻璃钢可以改变树脂系统或增强材料来提高玻璃钢贮罐及非标准装置的物理化学性能，以适应不同介质及工作条件的需要。通过结构层厚度、缠绕角和壁厚结构和设计来调整罐体的承载能力。
玻璃钢5-65型贮罐参数表
公称容积 (m3) | 计算容积 (m3) | 罐体尺寸 | 顶盖矢高 | 入孔直径 | 出料口 | 厚度 | 约计重量 | |
D | H | |||||||
5 | 5.63 | 1600 | 2800 | 250 | 450 | 50 | 18 | 557 |
10 | 10.05 | 2000 | 3200 | 300 | 450 | 50 | 20 | 892 |
15 | 15.2 | 2200 | 4000 | 350 | 500 | 50 | 20 | 1200 |
20 | 20.8 | 2400 | 4600 | 400 | 500 | 80 | 20 | 1469 |
25 | 25.48 | 2600 | 4800 | 450 | 500 | 80 | 25 | 2108 |
30 | 30.78 | 2800 | 5000 | 480 | 500 | 80 | 28 | 2663 |
50 | 49.48 | 3000 | 7000 | 500 | 500 | 100 | 35 | 4830 |
65 | 65.02 | 3000 | 9200 | 500 | 500 | 100 | 40 | 6939 |
, ,

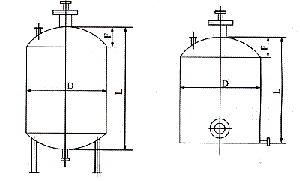

m3\L\D | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1500 | 1000 | 1800 | 2000 | 2200 |
0.1 | 850 | 430 | |||||||||
0.2 | 1650 | 780 | 490 | ||||||||
0.5 | 1840 | 1090 | 740 | ||||||||
1 | 2080 | 1380 | |||||||||
2 | 2650 | 1890 | 1440 | ||||||||
3 | 2780 | 2090 | 1850 | ||||||||
4 | 3660 | 2740 | 2410 | 2150 | |||||||
5 | 3390 | 2980 | 2650 | ||||||||
6 | 3550 | 3140 | |||||||||
7 | 3640 | 2930 | |||||||||
8 | 4140 | 3320 | |||||||||
9 | 4630 | 3710 | 3060 | ||||||||
10 | 5130 | 4100 | 3370 | ||||||||
11 | 5630 | 4500 | 3690 | 3100 | |||||||
12 | 4890 | 4010 | 3370 | ||||||||
15 | 6070 | 4970 | 4150 | ||||||||
18 | 7250 | 5920 | 4940 | ||||||||
20 | 8030 | 6560 | 5470 | ||||||||
25 | 8150 | 6790 | |||||||||
30 | 8100 | ||||||||||
m3\L\D | 2400 | 2500 | 2600 | 2800 | 3000 | 3200 | 3400 | 3500 | 3600 | 3800 | 4000 |
30 | 6860 | 6340 | 5890 | 5130 | 4530 | 4030 | 3620 | ||||
35 | 7960 | 7360 | 6830 | 5940 | 5240 | 4650 | 4170 | 3960 | 3770 | ||
40 | 9070 | 8380 | 7780 | 6750 | 5940 , | 5280 | 4720 | 4480 | 4260 | 3880 | |
45 | 9400 | 8720 | 7570 | 6650 | 5900 | 5270 | 5000 | 4760 | 4320 | ||
50 | 9660 | 8380 | 7360 | 6520 | 5830 | 5520 | 5250 | 4760 | 4350 | ||
55 | 9190 | 8070 | 7140 | 6380 | 6040 | 5740 | 5200 | 4750 | |||
60 | 10000 | 8770 | 7760 | 6930 | 6560 | 6230 | 5640 | 5140 | |||
65 | 9480 | 8380 | 7480 | 7080 | 6720 | 6080 | 5540 | ||||
70 | 10190 | 9010 | 8030 | 7600 | 7210 | 6520 | 5940 | ||||
75 | 9630 | 8580 | 8120 | 7700 | 6960 | 6340 | |||||
80 | 10250 | 9130 | 8640 | 8190 | 7410 | 6730 | |||||
85 | 9680 | 9160 | 8690 | 7850 | 7130 | ||||||
90 | 10230 | 9680 | 9180 | 8290 | 7530 | ||||||
95 | 10200 | 9670 | 8730 | 7930 | |||||||
100 | 10160 | 9170 | 8330 | ||||||||
110 | 10050 | 9120 | |||||||||
120 | 9920 | ||||||||||
130 | 10710 | ||||||||||
140 | 11510 | ||||||||||
150 | 12310 |

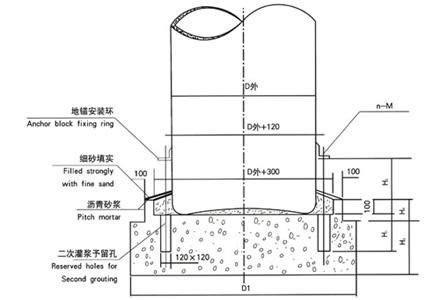

DN | n—M |
1000 | 4一M14 |
1200 | 4一M14 |
1400 | 4一M14 |
1600 | 8一M14 |
1800 | 8一M14 |
2000 | 8一M14 |
2200 | 8一M14 |
2400 | 8一M16 |
2600 | 12一M16 |
2800 | 12一M16 |
3000 | 12一M16 |
3500 | 12一M16 |
3800 | 12一M16 |
4000 | 12一M16 |
