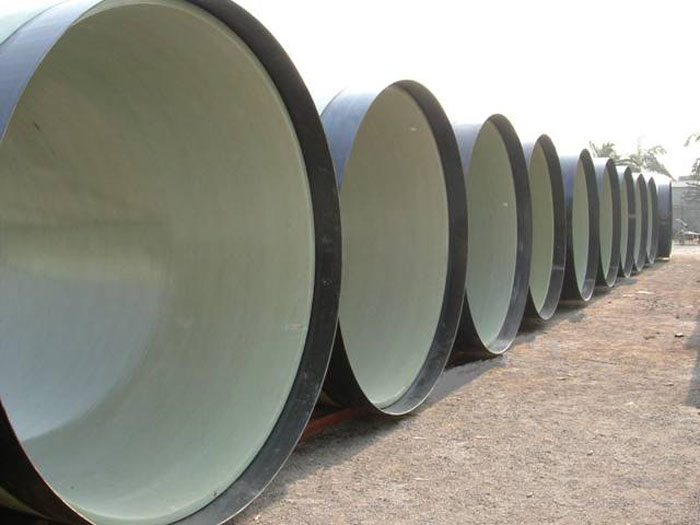

玻璃钢顶管
玻璃钢顶管
所属分类:玻璃钢管道系列
发布日期:2016-4-6
浏览:
咨询电话:13801308769
分享此产品:

玻璃钢顶管是一种给排水领域中,新开发出的管道产品,可以在不开挖地面的情况下,完成地下管道的安装,它能够直接穿越公路、铁道、江河、地面及地下建筑物,由于其本身具有良好的耐腐蚀、重量轻、内壁光滑、过流量大、地质条件适应性好等特性,因此,成为大中型城市管网改造中的首选管道材料。
一、设计技术
  1.设计参数的确定
  根据顶管工程玻璃钢夹砂顶管的具体使用条件,确定管径、管材刚度级别、土壤参数、设计载荷(包括内压、负压、管顶垂直静土压载荷、地面车辆活载荷、堆土载荷)等设计参数,为玻璃钢夹砂顶管的结构计算提供理论计算依据。
  2.玻璃钢夹砂顶管结构计算
  依据已选定的设计条件和设计参数,按照我国建材行业标准《玻璃纤维缠绕增强热固性树脂加砂压力管》(JC/T838-1998)和《顶管施工技术》以及计算机非线性有限元数值计算进行玻璃钢夹砂顶管的结构计算。管材结构计算包括顶力强度、刚度、挠曲变形、弯曲强度、稳定性分析、地震强度分析等计算、分析与校核,本工程设计各项性能指标全部达到国家有关玻璃钢夹砂管道标准要求,以及本工程玻璃钢夹砂顶管的特殊要求,主要技术参数和检验报告见附件。
二、生产工艺
  采用纯玻璃钢与玻璃钢夹砂复合增强一体化的设计方案和生产工艺。
  1、工艺路线
  采用12米长定长缠绕玻璃钢夹砂管生产工艺,在每根模具上一次生产出4段3米长的玻璃钢夹砂顶管。按设计层数间断夹砂,每段顶管两端300~800mm的纯玻璃钢部分采用玻璃纤维织物局部增强的办法实现。每段顶管间采用特制的设备磨削和切断,修整达到规定形状和尺寸后一次性脱模即可。生产效率完全可以满足规定的工程进度要求。
  2、生产设备
  本公司配置的2套可生产DN3000mm玻璃钢夹砂管微机自动控制生产线,针对玻璃钢夹砂顶管的特点和具体要求,对缠绕设备稍加改造,添置必要的磨削修整装置即可生产出达到规定要求的玻璃钢夹砂顶管。
  3、生产工艺
  1)确定并认可设计生产方案;
  2)内衬制作;
  3)玻璃纤维环向和交叉缠绕内结构层;
  4)用特种夹砂布间断夹砂(夹砂布在纯玻璃钢处连续但停砂);
  5)每层夹砂后及时制作纯玻璃钢部分;
  6)玻璃纤维环向和交叉缠绕外结构层;
  7)修整、切断达到统一的形状和规定的尺寸;
  8)脱模,检验合格后上钢套环出厂。
三、质量控制
  1、 玻璃钢夹砂顶管企业标准
  目前玻璃纤维增强塑料夹砂管行业标准中,无“顶管”品种,且在“初始挠曲性的径向变形率”数据中,仅规定了10000N/m2以下管刚度等级。为满足市场需要与用户要求,现参照行业标准,结合顶管产品的特点,制定该产品的企业标准,作为组织生产与质量检验的依据。玻璃钢夹砂顶管企业标准附后。
  2 质量控制要点
  2.1 原材料
  必须按规定要求选择优质原材料,特别是原材料的工艺性,这在顶管制作中格外重要。
  2.2严格执行工艺
  每层间断夹砂后及时将纯玻璃钢处用玻璃纤维织物补平,与砂层形成良好的连接状态,以保证端面轴向压力的传递和延伸,使管尽可能整体受力不致损坏;否则,如夹砂数次后再补纯玻璃钢,纯玻璃钢和砂层间势必出现界面,形成挤压和剪切,导致管材于纯玻璃钢和加砂层交界处损坏。
  2.3 外表面光滑程度
  必须十分重视和保证顶管的外表面光滑程度。只有外表面达到一定的光滑程度,才能减小摩擦阻力和顶力,使管材顺利顶进不致损坏。
  2.4 端面垂直度
  必须满足管材端面垂直度要求并使误差尽可能小,只有这样,才能保证顶进方向,保持顶力不致过快增加。
  2.5纯玻璃钢部分的长度必须保证或略有增加,其固化度应达到规定的要求(固化度对夹砂段同样重要),以满足实际施工顶力的要求。
  3、连接方式:
  管段间采用嵌入式钢套环连接定位方式,顶进时结合玻璃钢树脂口密封,两管对接后起封水作用。顶管两端车出一个平台,以便钢套环套上管端后钢套环外径与顶管本身外径一致。钢套环起定位作用,并增加部分抗不均匀沉降的能力。
